挡土墙的构造组成
1)墙背

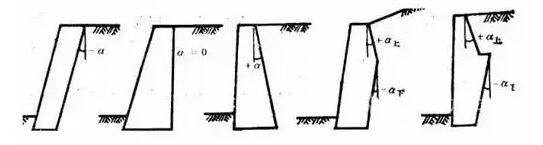

仰斜墙背适用于路堑墙及墙趾处地面平坦的路肩墙或者是路堤墙，仰斜墙背的坡度不宜缓于1:0.3，通常在1:0.15~1:0.25。
俯斜墙背适用于路堤墙、路肩墙，常用1:0.15~1:0.25，不超过4m的低墙可以用垂直墙背。凸形折线墙背多用于路堑墙，也可以用于路肩墙，上下墙的墙高比一般采用2:3。衡重式墙适用于山区地形陡峻处的路肩墙和路堤墙，也可用于路堑墙，上墙俯斜墙背的坡度在1:0.25~1:0.45，下墙仰斜墙背在1:0.25左右，上下墙的墙高比一般采用2:3。2)墙面墙面一般均为平面，起坡度应与墙背坡度相协调。墙面坡度直接影响挡土墙的高度，因此，在地面横坡较陡时，墙面的坡度一般为1:0.05~1:0.20，矮墙可采用陡直墙面;地面较平缓时，一般采用1:0.20~1:0.35较为经济。3)墙顶墙顶宽度最小，浆砌挡土墙不小于50cm，干砌不小于60cm。浆砌路肩墙墙顶一般宜采用粗石料或者混凝土做成顶帽，厚度为40cm;如不做顶帽，对路肩墙和路堑墙，墙顶应以大石块砌筑，并用砂浆勾缝，或用5号砂浆抹平顶面，砂浆厚2cm。干砌挡土墙墙顶在50cm高度内，应用25号砂浆砌筑，以增加墙身稳定性，干砌挡土墙的高度一般不宜大于6m。4)栏杆为保证交通安全，在地形险峻地段或者过高过长的路肩墙的墙顶应设置护栏，为保持土路肩最小宽度，护栏内侧边缘距路面边缘的距离，二、三级路面不小于0.75m，四级路不小于0.5m。护栏分墙式和柱式两种，所采用的材料、护拦高度和宽度，视实际需要而定。
2、基础结构
1)基础类型
大多数挡土墙都直接修筑在天然地基上。

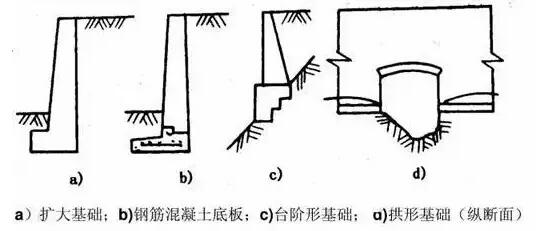

当地基承重力不足且墙趾处地形比较平坦，而墙身又超过一定高度时，为了减小基底压应力和增加抗倾覆稳定性，常常采用扩大基础。当地基压应力超过地基承载力过多时，需要加宽值较大，为避免加宽部分的台阶过高，可采用钢筋混凝土底板。地基为软弱土层时，可采用砂砾、碎石、矿渣或者灰土等材料予以换填。当挡土墙修筑在陡坡上，而地基又为完整、稳固、对基础不产生侧压力的坚硬岸石时，可设置台阶基础，以减少基坑开挖和节省圬工。如地基有短段缺口(如深沟等)或挖基困难(如需水下施工)可采用拱形基础。2)基础埋置深度对于土质地基，基础埋置深度应符合下列要求：①无冲刷时，应在天然地面以下至少1m;②有冲刷时，应在冲刷线以下至少1m;③受冻胀影响时，应在冻结线以下不少于0.25m;当冻深超过1m，采用1.25m，但地基应夯填一定厚度的砂石或者碎石垫层，垫层底面亦应位于冻结线以下不少于0.25m。碎石、砾石和砂类地基，不考虑冻胀影响，但地基埋深不宜小于1m。对于基石地基应清除表面风化层，将基底嵌入岩层一定深度，当风化层较厚难以全部清除表面时，可依据地基的风化程度及容许承载力将基底埋入风化层中。当挡土墙位于地质不良地段，地基土内可能出现滑动面时，应进行地基抗滑稳定性验算，将基础底面埋置在滑动面以下，或采取其他措施，以防止挡土墙滑动。基础应采用明挖基础，当基底位于大于5%的纵向斜坡上，基底应该设置成台阶形。
3、排水设施
挡土墙的排水措施通常由地面排水和墙身排水两部分组成。
1)地面排水
主要是防止地表水渗入墙后土体或者地基，有以下几种方法：
①设置地面排水沟，截引地表水;②夯实回填土顶面和地表松土，防止雨水和地面水下渗，必要时可设铺砌层;③路堑挡土墙趾前的边沟应予以铺砌加固，以防边沟水渗入基础。
2)墙身排水

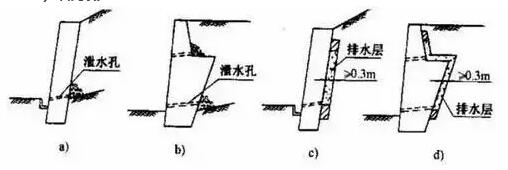

浆砌块(片)石墙身应在墙前地面以上设一排泄水管(图a);墙高时可在墙上部加设一排泄水孔(图b)，泄水孔尺寸可视泄水量大小分别采用5cm×10cm、10cm×10cm、15cm×20cm的方孔，或直径5~10cm的圆孔。孔眼间距一般为2~3m;对于浸水挡土墙孔眼间距一般为1.0~1.5m，干旱地区可适当加大，孔眼上下错开布置，下排水孔的出口应高出墙前地面或墙前水位0.3m。
为防止水分渗入地基，下排泄水孔进入的底部应铺设30cm厚的粘土隔水层，泄水孔的进水口部分应设置粗粒料反滤层，以免孔道阻塞，当墙背填土透水性不良或可能发生冻胀时，应在最低一排泄水孔至墙顶以下0.5m的范围内铺设厚度不小于0.3m的砂卵石。
4、沉降缝和伸缩缝
设计时，一般将沉降缝和伸缩缝合并设置，沿路线方向每隔10~15m设置一道，兼起两者的作用。缝宽2~3cm，缝内一般可用胶泥填塞，但在渗水量大、填料容易流失或冻害严重地区，则宜用沥青麻筋或涂以沥青的木板等具有弹性的材料，沿内、外、顶三方填塞，填深不宜小于0.15m;当墙后为岩石路堑或填石路堤时，可设置空缝。
干砌挡土墙缝的两侧应选用平整石料砌筑，使之成垂直通缝。
